線属性 縮尺・読取り 用紙サイズ

線属性

現在の書込み線種・書込み線色を変更できます。

メニューバー【設定】→【線属性】、またはツールバー【線属性】【ー】を選択すると線属性ダイアログが表示され、各線種・線色のボタンを左クリックすると選択されます。

線属性ダイアログ

各線色ボタンを右クリックすると【基本設定】「色・画面」のダイアログが表示され、線色・線幅などの変更ができます。

各線種ボタンを右クリックすると【基本設定】「線種」のダイアログが表示され、線種のパターンの変更ができます。

縮尺・読取り

レイヤグループの尺度一覧の表示や尺度の設定、読取点の設定などが行えます。

メニューバー【設定】→【縮尺・読取】、またはステータスバーの右側にある【S=1/1】ボタンをクリックすると縮尺・読取設定ダイアログが表示されます。

縮尺・読取り設定ダイアログ

「全レイヤグループの縮尺変更」にチェックを入れて縮尺を変更すると、全レイヤグループの縮尺が変更されます。

縮尺変更時に、「実寸固定」にチェックを入れると既に作図されている図形は、寸法値は変わらず尺度に合わせた表示となりますが、「図寸固定」にチェックを入れると表示サイズは変わらず、寸法値が変更されます。

「文字サイズ変更」「点マーカサイズ変更」にチェックが入っていると、縮尺変更時に文字サイズや点のサイズも変更されます。

「表示のみレイヤのデータを基準線等の場合は読取る」「表示のみレイヤの読取点を読み取る」にそれぞれチェックを入れると、表示のみレイヤの図形を基準線・読取点として使用できるようになります。

用紙サイズ

用紙サイズを設定すると、全体表示したときに設定した用紙サイズ全体が表示されるような倍率になります。

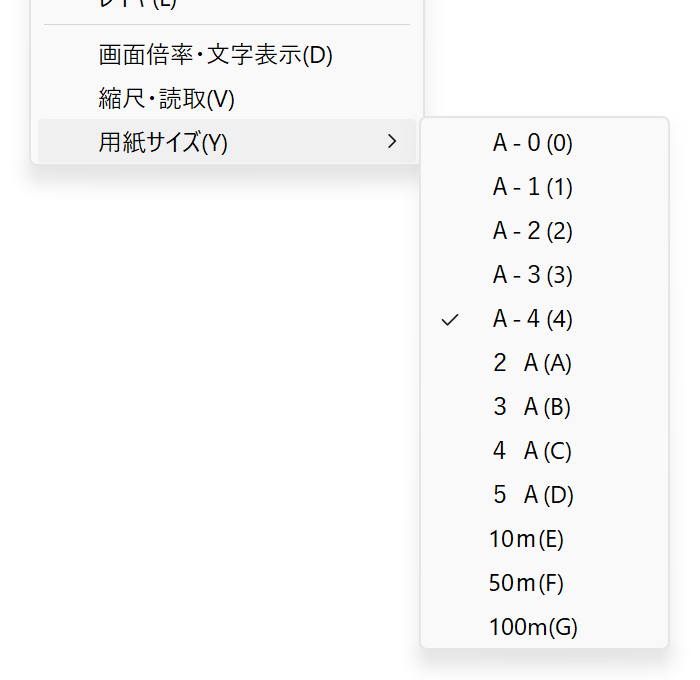

メニューバー【設定】→【用紙サイズ】、またはステータスバーの右側にある【A-1】ボタンをクリックするとリストが表示されるので、用紙サイズを選択します。

用紙サイズはA0〜A4、2A〜5A、10m、50m、100mの中から選択できます。
